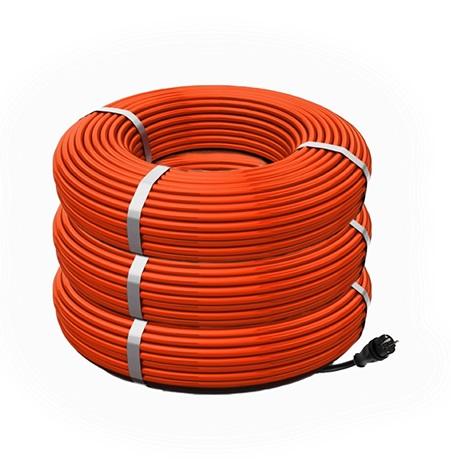

Прогревочный провод
Прогревочный провод (ПНСВ) со стальной жилой используется для ускорения процесса прогрева бетона монолитных конструкций в зимнее время. Может также использоваться для напольных обогревателей.
Элементы конструкции провода ПНСВ:
- Стальная однопроволочная жила.
- Изоляция - ПВХ пластикат или полиэтилен
Технические характеристики и требования к эксплуатации нагревательного провода ПНСВ:
- Вид климатического исполнения: УХЛ по ГОСТ 15150-69
- Максимально допустимая температура эксплуатации провода ПНСВ: +80°С
- Прокладка проводов ПНСВ должна проводиться при температуре окружающей среды не ниже -15°С
- Радиус изгиба проводов ПНСВ при монтаже должен быть: не менее 5 наружных диаметров
- Минимальный радиус изгиба провода ПНСВ: 25 мм
- Смонтированные провода ПНСВ не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть не менее 15 мм
- Подводка питания к нагревательной секции осуществляется "холодными" концами, места соединения нагревательного провода и "холодного" конца рекомендуется выводить за пределы обогреваемой зоны
- Соединение "холодного" конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации
- Для достижения равномерности теплового поля смонтированные провода ПНСВ рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм
- Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения
- Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОм
